1. 서 론
제지 산업은 크게 인쇄용지, 산업용지와 위생용지(hygiene paper)를 생산한다. 위생용지 제품의 예로는 미용 화장지, 두루마리 화장지, 페이퍼 타월, 내프킨 등을 들 수 있다. 이들은 경우에 따라 일회용 소비자 제품으로 분류하기도 한다. 위생용지 같은 소비자 제품의 특성은 그 성능 평가를 사용자에 의하여 주관적으로 한다는 점이다. 화장지의 경우, 소비자가 중요시하는 성능은 부드러움(softness), 강도, 물 흡수성(absorbency)인데, 그 평가 결과가 평가하는 사람이나 평가하는 방법에 따라 차이가 있을 수 있으며, 심지어 그 결과가 정반대로 나오는 것도 볼 수 있다. 특히 화장지의 부드러움은 위에서 언급한 3가지 기능 중, 가장 중요시 하는 항목인데, 유감스럽게도, 소비자에 따라 평가 기준이 가장 큰 편차를 보인다. 따라서 화장지의 부드러움 평가를 위한 표준 실험법이 국내는 물론 해외에도 존재하지 않는 것은 그다지 놀라운 일이 아니라고 생각된다. 화장지의 기존의 객관적 부드러움 평가 방법에 대한 자세한 보고가 Ramasu-bramanian에 의하여 발표되었다.1) 그러나, 아직도 화장지의 부드러움을 객관적으로 평가하는 것은 근본적으로 불가능하다라는 의견이 주류를 이루고 있다. 그럼에도 불구하고, 위생용지 제품 산업에서 객관적 평가 방법 개발을 완전히 포기하지 않는 이유는 일단 개발에 성공하면, Table 1에서 볼 수 있는 것처럼, 얻을 수 있는 혜택이 엄청나게 크기 때문이다.
Table 1.
Benefits of objective test methods
화장지의 객관적 부드러움 평가 방법에 관한 선구적인 연구는 스웨덴의 Hallmark에 의하여 이루어졌다. 1980년초 Hallmark는 화장지의 주관적 부드러움(subjective softness)은 벌크 부드러움(bulk softness)과 표면 부드러움(surface softness)의 두 요소로 구성되어 있는데, 전자는 인장강도 측정기를 사용하여 측정할 수 있으며, 후자는 표면 거칠음도를 잴 수 있는 기기를 사용하여 측정할 수 있다고 발표하였다.2) Hallmark의 발표 이후, 그의 이론의 유효성이 입증되어 왔으며, 이제 부드러움의 객관적 측정방법을 개발하는 것은 더 이상 불가능한 것이 아니며, 한 걸음 더 나아가 이를 표준화하는 것도 가능하다고 할 수 있는 데까지 도달하였다고 판단된다. 이 논문의 목적은 현재까지 문헌에 나타난 부드러움 측정 방법들을 토대로, 이를 체계적으로 융합시킨 후, 이를 기초로 화장지의 객관적 부드러움 평가 방법을 표준화시켜 화장지 산업의 발전에 기여하는 데 있다.
2. 부드러움에 관련된 측정방법
2.1 Hallmark의 부드러움 모델
Hallmark는 벌크 부드러움은 tensile stiffness에 반비례하는데, tensile stiffness는 응력-변형률 곡선에서 구한 영률(Young’s modulus)에 시료 두께를 곱한 것으로 정의하였다. 즉,
Eq. 1에서, 영률은 인장강도 측정기를 이용하여 구한 응력-변형률 곡선의 초기 기울기이며, mN/(cm×%)의 단위를 갖는다.
한편 표면 거칠음도는 stylus를 사용하여 표면의 거칠기(roughness)로부터 계산할 수 있으며, 거칠음도가 증가할수록 표면 부드러움이 감소함을 발견하였다. Hallmark가 개발한 부드러움 모델을 실제로 응용하는 데 있어서는 다음과 같은 제약이 따른다. 첫 번째로 화장지는 범용 종이 제품인 인쇄용지나 상자 등과 달라, 응력-변형률 곡선이 비선형(non-linear)이기 때문에, 그 초기의 기울기인 영률을 계산하기가 매우 까다롭다는 점이다. 두 번째로는 응력-변형률 곡선을 구하려면, 샘플의 두께를 정확히 측정하여야 하는 데, 화장지같이 밀도가 낮고, 표면이 거친 시료는 그 두께를 정확히 측정하는 것 자체가 매우 어렵다는 점이다. 더구나 화장지의 두께는 그 측정방법에 따라 그 측정 결과가 상당히 달라질 수 있기 때문이다. 세 번째로는 표면 거칠음도 측정을 위해, 상업화된 기기가 아니라, 개별 회사가 개발하여 자체적으로 사용했다는 점이다. 따라서 그 신뢰도를 검증하기가 거의 불가능하다는 점이다.
2.2 Procter & Gamble (P&G) 부드러움 모델
P&G는 위에서 언급한 Hallmark의 모델이 가지고 있는 문제점을 상당히 해결한 부드러움 모델을 제안하였다.3,4) 첫 째로 tensile stiffness를 계산하기 위해서는, 응력-변형률 곡선을 구한 후, 이로부터 영률을 구하는 대신, 두께를 측정할 필요가 없는, 하중-변형률 곡선에서 직접 계산할 수 있다는 점을 주목하였다. 한편, 화장지는 하중-변형률 곡선이 비선형임으로 초기 기울기를 정하기가 매우 까다롭기 때문에, 그 대안으로, Fig. 1에서 보여 주는 것처럼, 원점과 하중, 20 gf/cm를 지나는 기울기 A로 tensile stiffness를 계산하였다.
화장지의 경우, tensile stiffness와 강도는 흔히 정비례 관계를 보여준다. 이는 벌크 부드러움과 강도는 반비례함을 의미한다. P&G는 이 둘의 관계를 하나로 통합하여, WABY factor를 다음과 같이 정의하였다.
여기서, A는 원점과 20 gf/cm를 지나는 기울기이며 단위가 gf/(cm×%)이며 Lmax는 시료가 파괴되는 최대 하중 gf/cm이다. Eq. 2에서 WABY factor는 단위가 없는 것에 주목할 필요가 있다. Eq. 2에서 A값이 낮을수록, 벌크 부드러움은 증가하고, Lmax가 높을수록 강도는 증가하는 것을 알 수 있다. 결과적으로, 부드럽고 강도가 높은 시료일수록 위에서 정의한 WABY factor는 그 값이 작아지는 것을 알 수 있다.
P&G의 발표 이후, 벌크 부드러움 평가를 위하여 tensile stiffness를 측정하는 방법은 다른 곳에서도 채택되어 왔다. 전에 James-River였던 Georgia-Pacific(G-P) 회사는 화장지의 tensile stiffness 측정을 위하여, 하중-변형률 곡선을 사용하였는데, 단지 P&G 방법과 다른 점은 폭 1 cm 샘플 대신, 폭 1 inch 즉 2.54 cm를 사용하여, 원점과 50 gf/inch를 지나는 기울기를 사용하였다는 것이다. 이 값은 P&G의 20 gf에 상응하는 값으로, 이 둘은 실제적으로 동일한 수치를 사용함을 알 수 있다.5-7) 그러나, 여기서 주의할 점은 하중-변형률 곡선은 샘플 크기, 평량, 시료의 폭과 길이와 cross-head 속도 같은 측정하는 방법에 따라 그 결과가 달라질 수 있다는 점이다.
예를 들면 너비 2.54 cm를 이용한 샘플이 너비 1 cm를 사용한 샘플에 비해, 하중-변형률 곡선이 2.54배로 대응하지 않는다라는 점이다. 이와 마찬가지로 하중-변형률 곡선도 샘플 무게에 선형적인 관계를 가지지 않는다는 점이다. 따라서 이들의 결과를 단순히 비교하는 것은 상당한 위험이 수반된다.
두 번째로 표면 거칠음도 측정을 위하여, 일본의 Kato사가 개발한 KES system 중의 하나인 모델 KES-FB4를 사용하였다. 원래 KES system은 Kawabata가 의류나 부직포의 감촉(handfeel)을 측정하기 위하여 개발된 것으로, 이 기기는 표면 거칠음도 뿐만 아니라 표면 마찰계수 (surface friction)도 잴 수 있는 기능을 가진다.5,8,9)
이와 같이 P&G는 Hallmark의 부드러움 평가 방법이 갖고 있는 문제점을 상당히 개선하였다. 첫 번째로 벌크 부드러움 평가를 위한 tensile stiffness를 정하기 위하여, 응력-변형률 곡선 대신 하중-변형률 곡선을 사용하여, 응력 계산하기 위한 두께를 잴 필요를 없앤다.
2.3 Kato사의 KES-SE

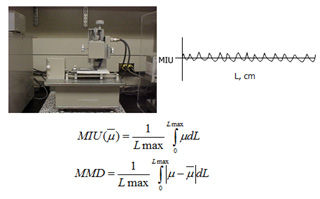

이 무렵 일본의 Kato사는 화장지 표면 부드러움 측정에 적합한 KES-SE라는 모델을 개발하였다. 이는 원래 모델 FB-4보다 훨씬 간단하고, 경제적이면서도, 화장지 제품에 특별히 사용하기 편리하게 개조되었다.10)Fig. 2는 새로 나온 Kawabata KE-SE와 평균 마찰계수(MIU)와 이로부터 편차인 MMD(mean deviation from the mean)를 구하는 방법을 보여 주고 있다. Georgia-Pacific은 이 신형 KES-SE tester모델을 사용하여 tissue의 부드러움 측정을 위해, 표면 거칠음도와 표면 마찰을 측정하였는데, 표면 거칠음도를 평가하는 데 있어, surface friction component 측정만으로 충분하다고 발표하였다.6,7,10,11)
Kimberly-Clark은 세계 여러 나라에서 판매 중인 화장지를 수집한 후, panelists를 통하여 이들의 주관적 평가 데이터를 구한 후, 이와 높은 상관관계를 갖는 객관적 평가 모델을 회귀분석 방법을 사용하여 개발하였다. 이 모델도 tensile stiffness와 surface friction의 MMD가 중요한 변수이다. 따라서, 이 모델도 이미 언급한 G-P의 모델과 내용면에서 크게 다를 것은 없으나, 이들의 실험 조건, 예를 들어 샘플 크기 및 측정조건이 서로 다르므로, 사용하는 데이터에 따라 regression model도 달라질 수 있음을 유의할 필요가 있다.12)
3. 결 론
화장지 같은 소비자 제품의 성능 평가는 기본적으로 소비자가 실제로 사용하면서 평가하는 주관적 평가를 그 근본으로 한다. 화장지의 주요 성능 평가는 제품의 강도, 부드러움과 흡수력이 주요 항목인데, 이 중에서 부드러움 특성을 가장 중요시 하는 경향이 있다. 주관적 부드러움 평가 방법은 사용자마다 평가 방법이 달라, 이를 객관적인 방법으로 기계를 사용하는 것은 거의 불가능한 것으로 여겨져 왔다. 그러나, Hallmark가 처음 제안한 주관적 부드러움은 bulk softness component와 surface softness component 요소로 구성되며, 전자는 Instron 같은 tensile tester로 후자는 Kawabata KE-SE같은 surface tester로 측정 가능하다는 것이 입증되었다. 여기서 주목할 점은, 범용 종이 제품에서 기계적 강도를 측정하기 위하여 응력-변형률 곡선(stress-strain curve)을 구하는 것을 화장지 같은 비범용 제품에도 그대로 사용하고 있는 것을 볼 수 있는 데, 화장지의 경우, 하중-변형률 곡선(load-strain curve)을 사용하는 것이 두께를 측정해야하는 불편을 없애 줄 뿐만 아니라, 이로 인한 변수(variable)를 사전에 제거하여, 더 정확한 분석이 가능하다는 점이다. 어떠한 객관적 시험 방법도 실험하는 사람, 사용하는 기기와 그 가동 조건, 시료 크기 등에 따라, 그 결과가 달라질 수 있는 문제점을 안고 있다. 서로 상반되는 결과도 나올 수 있음을 유념할 필요가 있다. 이러한 문제점을 해소하기 위해서는, 화장지 시험 평가 기관이나 업체가 서로 협력하여 라운드로빈 테스트(round-robin test)를 통해 실험 방법을 표준화하는 것은 화장지 산업의 발전을 위하여 매우 바람직한 방향이라고 판단된다.
