1. 서 론
목타르(wood tar, WT)는 바이오매스의 탄화(carbonization), 가스화(gasification), 액화(liquiefaction) 등의 열분해(pyrolysis) 부산물 중 하나로써 대부분 숯 제조 과정에서 만들어지고 검은색을 띤 점질성의 유상 물질이다.1-3) 또한, 목타르는 크레오소트를 주성분으로 하여 약 100여 가지의 분자들로 이루어진 화합물이다.4) 이러한 목타르는 열분해 조건에 따라 기건 목재 중량의 4-19%, 숯 제조 과정에서는 3-6%가 얻어지는 것으로 알려져 있다.1,5-7) 일부 목타르를 온도에 따라 분획하여 연료나 절연제, 방부제, 살균제 등으로 사용하지만 현재까지 대량으로 사용하는 방법은 개발되지 않고 있어서 대부분 태워서 없애거나 플라스틱 통 등에 넣어 방치하고 있는 실정이다.1,8) 그러나 연소에 의한 대기오염과 장기 방치 및 투기에 따른 목타르의 토양유출은 심각한 환경피해를 초래할 수 있기 때문에 목타르의 새로운 용도개발이 필요한 실정이다.1,2) 리그닌(lignin)은 셀룰로오스(cellulose), 헤미셀룰로오스(hemicellulose)와 더불어 식물세포의 약 20-40%를 차지하는 주성분으로써 자연계에서 가장 많이 존재하는 유기고분자들 중 하나이며, 펄프산업의 부산물로써 쉽게 구할 수 있음에도 불구하고 구조적 복잡성과 낮은 반응성, 열적 불안정성 등으로 인해 고부가가치 산업에 이용되지 못하고 대부분 저급한 용도로 사용되고 있다.9,10) 따라서 리그닌으로부터 화학약품, 플라스틱 및 탄소섬유 소재화 원료 등으로 이용하기 위한 바이오리파이너리 연구가 많은 관심을 받고 있지만 목타르의 경우와 같이 대량으로 사용할 방법은 아직 개발되지 않고 있는 실정이다.11-17)
1959년 미국의 유니온 카바이드 사(Union Carbide Corporation)에서 레이온 전구체(rayon precursor)를 이용하여 만든 탄소섬유를 처음 제품화한 이후, 최근까지 탄소섬유는 우수한 기계적, 열적, 전기적 특성으로 말미암아 다양한 용도로 사용되는 등 발전을 거듭해 왔다.18,19) 지난 수십 년간 피치(pitch), PAN(polyacrylonitrile)계 탄소섬유들이 개발되었고, 최근에는 기존 탄소섬유의 강도를 개선하기 위한 연구와 더불어 가격이 저렴하고 친환경적인 측면에서 재생 가능한 원료로써 리그닌, 셀룰로오스, 바이오타르(bio-tar), PLA(polylactic acid), 하이퍼 콜(hyper coal) 등을 이용한 탄소섬유 소재화 연구들이 진행되고 있다.15-27) 그러나 여전히 탄소섬유 제조 비용의 약 50%를 차지하는 고가의 탄소섬유 전구체 때문에 널리 사용되기에 어려움이 있다.17)
이런 관점에서 WT와 크라프트 리그닌(kraft lignin, KL)은 큰 사용처가 없어 비교적 저렴한 비용으로 얻을 수 있고 지속가능한 원료로써 장점을 가지고 있기 때문에 기존 소재에 비해 물성이 떨어지더라도 탄소섬유 제조비용을 낮출 수 있다면 산업적으로 유용하게 쓰일 수 있다. 따라서 본 연구에서는 WT와 KL을 활용하여 용융방사를 통해 탄소섬유 전구체(carbon fiber precursor)를 제조한 다음 열안정화 및 탄화처리를 하여 마이크로 사이즈의 탄소섬유 최적 제조조건을 탐색하고 물리적 특성을 조사하여 탄소섬유 신소재로써 활용 가능성을 검토하고자 하였다.
2. 재료 및 방법
2.1 공시재료
본 연구에서 사용한 목타르(WT)는 국내 참나무 숯 제조업체에서 분양받았다. 흑색의 유상 목타르를 20% NaOH 용액에 넣어 3시간 동안 교반하여 완전하게 용해시킨 후, 35% HCl을 첨가하여 pH 3으로 조절하여 침전시켰다. 침전된 목타르는 Advantec No. 1 여과지를 이용하여 Büchner funnel에서 여과 및 수세한 다음 동결 건조하여 고형분 형태의 목타르를 만들었고 이것을 공시재료로 사용하였다. 크라프트 리그닌(KL)은 이전 연구28)에서 사용한 방법으로 크라프트 흑액에서 분리 및 정제한 리그닌을 사용하였다. 본 연구에서 사용한 모든 시약은 분석용 등급을 사용하였다.
2.2 목타르의 특성 분석
분자량 분석은 Dawn Heleos-II MALLS(Multi-angle laser light scattering, Wyatt Technology, USA) 검출기와 Optilab T-rEX RI(Refractive index, Wyatt Technology, USA) 검출기를 장착한 GPCmax system (Viscotek, USA)을 이용하여 측정하였다. 한 개의 agilent PLgel mixed-C 컬럼(300×7.5 mm, 5 μm)과 두 개의 agilent PLgel mixed-D 컬럼(300×7.5 mm, 5 μm)을 연결하였고 컬럼 오븐 온도는 35°C, 이동상은 tetrahydrofuran(THF, J. T. Baker, USA)을 0.7 mL/min의 유속으로 사용하였다. 시료 주입은 목타르 농도가 3 mg/mL가 되도록 THF에 녹이고 0.45 μm syringe 필터로 거른 다음 100 μL를 주입하였다. 목타르의 dn/dc 값은 0.0515였다.
원소분석은 Vario MACRO cube(Elementar, Germany)으로 시행하였다. 표준물질은 Bituminous Coal (SRM2693, NIST, USA)을 사용하였다.
수산기 함량은 Šurina 등29)의 방법으로 측정하였다. UV/VIS(ultraviolet/visible) 분광분석은 Optizen POP UV/VIS 분광기(Mecasys Company, Korea)를 사용하였다.
열중량(Thermogravimetric, TGA) 분석은 SDT Q600 system(TA Instruments, USA)을 사용하여 실시하였고 약 5 mg의 시료를 분당 10°C의 승온 속도로 30°C에서 600°C까지 질소 기류 하에서 측정하였다.
2.3 목타르 기반 탄소섬유 제조
목타르 공시재료는 GC오븐에 넣어 80°C에서 각각 6, 12, 24, 36시간 동안 열처리를 하였고 각각 WT06, WT12, WT24, WT36으로 칭하였다.
목타르와 크라프트 리그닌은 Table 1과 같은 조건으로 LME-230 혼합 사출성형기(Dynisco, USA)를 이용하여 용융방사 하였다. 방사노즐은 직경 3.0 mm인 원형 노즐을 사용하였다. 용융방사 섬유는 열안정화 처리를 위해 대기상태의 GC 오븐에서 50°C에서 250°C까지 0.4 °C/min로 가열하였고 250°C에서 유지 시간 없이 1 °C/min로 50°C까지 냉각하였다. 열안정화 처리된 섬유는 RHTH 120 고온관상로(Nabertherm, Germany)를 사용하여 질소 기류 하에 1,200°C(10 °C/min, 유지시간 없음)에서 탄화하여 탄소섬유를 제조하였다.
Table 1.
The temperature conditions of melt-spinning, stabilization and carbonization for the WT based carbon fibers
| Sample (wt%:wt%) | Melt-spinning temp. (°C) | Stabilization temp. (°C) | Carbonization temp. (°C) |
|---|
| Rotor | Header |
|---|
| WT24 (100%) | 160 | 160 | 250 | 1,200 |
| KL:WT24 (5:95) | 160 | 165 | 250 | 1,200 |
| KL:WT24 (10:90) | 165 | 170 | 250 | 1,200 |
| KL:WT24 (15:85) | 170 | 175 | 250 | 1,200 |
| KL:WT24 (20:80) | 170 | 175 | 250 | 1,200 |
| KL:WT24 (25:75) | 185 | 185 | 250 | 1,200 |
| KL:WT24 (30:70) | 195 | 195 | 250 | 1,200 |
| KL:WT24 (35:65) | Not melting | - | - |
2.4 목타르 기반 탄소섬유의 SEM 분석
2.3에서 제조한 목타르 기반 탄소섬유의 형태적 특성을 조사하기 위해서 탄소섬유의 단면과 표면을 EM-30 주사전자현미경(SEM, Coxem, Korea)을 사용하여 관찰하였다. 탄소섬유 단면은 액체질소에 넣어 급속 냉동한 다음 부러뜨린 단면을 관찰하였다. 각 시료는 시료대 위에 고정한 다음 금 코팅을 실시한 후 탄소섬유 단면은 500배, 탄소섬유 표면은 300배의 배율로 관찰하였다.
2.5 목타르 기반 탄소섬유의 기계적 특성
2.3에서 제조한 목타르 기반 탄소섬유의 기계적 특성을 조사하기 위해서 Ayutsede 등30)의 방법에 의거하여 만능재료시험기(Hounsfield H50K-S universal testing machine, GB)를 사용하여 탄소섬유의 인장강도와 탄성률을 측정하였다. 인장강도 하중속도는 분당 1 mm로 하였다. 시편은 Fig. 1과 같이 재단한 카드보드지 틀에 탄소섬유를 접착 및 고정하여 준비하였고 한 시료 당 10개 이상의 시편을 제작하여 인장강도를 측정하였다. 각 시료의 인장강도 측정치는 가장 높은 값과 가장 낮은 값을 제외하고 통계분석을 실시하였다.
Fig. 1.
Specimen for tensile strength analysis of the WT-based carbon fiber.
2.6 통계 분석
모든 통계 분석은 statistical analysis system 소프트웨어(SAS enterprise version 7.11, USA)를 사용하여 실시하였다. p≤0.05 수준에서 분산분석을 통해 조사하여 평균±표준편차로 표현하였고 Duncan의 다중비교법에 의하여 평균값 간의 차이가 유의한지 분석하였다.
3. 결과 및 고찰
3.1 목타르의 특성
목타르를 80°C에서 열처리한 것은 비교적 낮은 온도에서 분해되거나 휘발되는 성분들을 제거하는 것과 동시에 목타르를 구성하는 분자들의 축합을 유도하기 위한 목적으로 실시하였다. 열처리 시간에 따른 목타르의 분자량 및 분포도를 GPC-MALLS로 분석하였다. 그 결과(Fig. 2, Table 2) 열처리 시작 후 6시간(WT06)에서 12시간(WT12) 사이에 급격하게 분자량이 증가하는 변화를 보였고, 그 이후부터는 비교적 완만하게 반응이 일어나서 24시간과 36시간의 열처리 시료 사이에서는 미미한 차이를 보였다. 목타르의 수 평균 분자량(number average molecular weights, Mn)은 열처리 시간이 증가함에 따라 185,300 Da에서 503,700 Da까지 증가하는 것으로 나타났고 분산도도 1.17에서 1.70로 증가하는 경향을 나타냈다. 이는 목타르 구성분자들의 축합이 불규칙하게 일어나기 때문에 균일하게 증가하지 못한 결과로 사료된다.
Fig. 2.

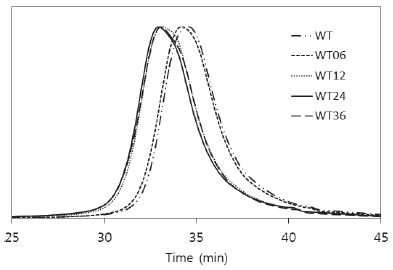

GPC chromatogram of WTs by heat treatment time at 80°C.
Table 2.
Number average molecular weights (Mn, g/mol) and polydispersity index (PDI) of WTs
| Samples | Mn (g/mol) | PDI (Mw/Mn) |
|---|
| WT | 1.853×105 | 1.173 |
| WT06 | 1.916×105 | 1.164 |
| WT12 | 4.254×105 | 1.812 |
| WT24 | 4.836×105 | 1.615 |
| WT36 | 5.037×105 | 1.697 |
분자량 분포 분석에서 나타난 결과에도 불구하고 열처리 시간에 따른 목타르의 원소분석 결과(Table 3)에서는 질소 함량을 제외한 탄소, 수소, 산소의 함량에는 통계적으로 유의한 차이가 없었다. 질소 함량의 경우는 WT06-WT36 사이에 유의한 차이가 없고 WT와 WT12, WT36 간의 유의한 차이가 없는 것으로 볼 때, 질소 함량이 미량이어서 나타난 오차로 판단된다. 그러나 목타르의 수산기 함량 분석에서는 열처리 시간이 증가함에 따라 수산기 함량은 점차 감소하는 경향을 보였다(Table 4). 이는 열처리 과정에서 목타르 분자들이 에테르화(etherification)에 의해 축합되는 과정에서 수산기가 점차 감소하기 때문인 것으로 사료된다. 따라서 24시간 열처리 이후 축합 반응이 처리 시간 대비 매우 적게 일어났다는 것이 전술한 분자량 분석에서 24시간 열처리 이후 분자량의 증가가 미미한 원인임과 동시에 WT24와 WT36 간의 수산기 함량이 유의한 차이가 나타나지 않은 원인인 것으로 사료된다.
Table 3.
Elemental analysis (wt%) of WTs by heat treatment time at 80°C
| Sample | C | H | N | Oa | S |
|---|
| WT | 70.00±0.47ab | 6.06±0.05a | 0.47±0.03b | 23.46±0.54a | n.d.c |
| WT06 | 70.12±0.28a | 6.01±0.06a | 0.54±0.03a | 23.33±0.33a | n.d. |
| WT12 | 70.14±0.44a | 6.06±0.03a | 0.49±0.01ab | 23.31±0.47a | n.d. |
| WT24 | 69.67±0.46a | 6.02±0.05a | 0.53±0.03a | 23.79±0.53a | n.d. |
| WT36 | 69.46±0.37a | 5.99±0.01a | 0.52±0.02ab | 24.03±0.37a | n.d. |
Table 4.
Hydroxyl group contents (mmole) of WTs by heat treatment time at 80°C
| Sample | Non-conjugated phenolic OH | Conjugated phenolic OH | Total amount of phenolic OH |
|---|
| WT | 0.651±0.043aa | 0.319±0.022a | 3.230±0.206a |
| WT06 | 0.420±0.011b | 0.211±0.006b | 2.032±0.056b |
| WT12 | 0.404±0.039b | 0.205±0.018b | 1.940±0.207bc |
| WT24 | 0.361±0.009bc | 0.178±0.021b | 1.596±0.219c |
| WT36 | 0.354±0.043c | 0.183±0.020b | 1.666±0.226c |
목타르의 열적 특성은 TGA로 분석하였으며 그 결과(Fig. 3) 모든 시료가 210°C 이상에서 급격한 중량 감소를 보였다. 600°C에서 WT, WT06, WT12, WT24, WT36의 잔사 wt%는 순서대로 각각 36.85, 39.39, 38.01, 40.71, 40.69로 나타났으며, WT24와 WT36 사이에 뚜렷한 차이는 없었다.
Fig. 3.

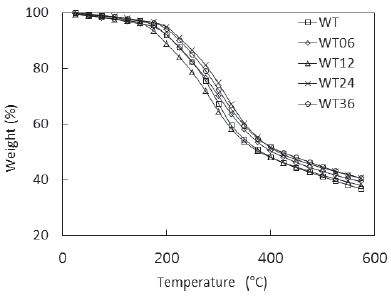

TGA thermogram of WTs by heat treatment time at 80°C.
이상의 결과를 종합하여 WT24를 목타르 기반 탄소 섬유 제조를 위한 재료로 사용하였다.
3.2 목타르 기반 탄소섬유 제조
WT24와 WT24/KL 혼합물은 KL의 첨가량에 비례하여 용융온도를 160°C에서 195°C까지 증가시켜 용융방사하여 탄소섬유 전구체를 제조하였다. 이렇게 제조된 WT24와 WT24/KL 용융방사 탄소섬유 전구체를 대기압, 250°C에서 열안정화 처리를 하였다. 이러한 산화적 열정화 처리는 섬유의 형태와 구조가 탄화처리 과정 중에 녹아서 융합되거나 변형이 생기는 것을 막아주기 때문에 매우 중요한 과정이다.17,19,31) WT24와 WT24/KL 탄소섬유 전구체는 분당 0.5°C 이상의 속도로 승온할 경우 또는 260°C 이상의 온도를 가할 경우 녹아서 융합되는 현상이 발생하였기 때문에 분당 0.4°C의 승온 속도로 50°C에서 250°C까지 가열하여 열안정화 처리하였다. 열안정화 처리한 목타르 기반 탄소섬유 전구체는 1,200°C에서 탄화하였고, 탄소섬유의 무게는 열안정화 처리 전 탄소섬유 전구체 대비 48.6-53.2 wt%로 측정되었다.
3.3 목타르 기반 탄소섬유의 SEM 분석
목타르 기반 탄소섬유의 단면과 표면을 SEM 분석한 결과(Fig. 4) 250°C에서 안정화 및 1,200°C에서 탄화처리 후 탄소 섬유 표면과 단면이 매끄러운 것이 관찰되었다. 따라서 탄화 과정에서 녹거나 변형되지 않았기 때문에 열안정화 처리가 잘 진행된 것으로 판단된다. 그러나 KL의 함량이 높아질수록 Fig. 4g와 같이 튜브 형태의 섬유가 빈번하게 나타났다. Liu 등22)과 Ma 등26)에 따르면 이러한 튜브 형태의 탄소섬유는 용융방사 단계에서 시료가 용융되는 과정에서 생성되는 가스나 공기가 용융된 시료 내에 잔존함으로써 생기거나 리그닌과 같이 낮은 가교 결합능력을 갖는 재료일 경우 섬유 단면에서 중앙이 외부보다 낮은 가교결합을 하면서 형성되는 것이다. 탄소 섬유의 평균 직경은 129.5±16.6 μm으로 측정되었다.

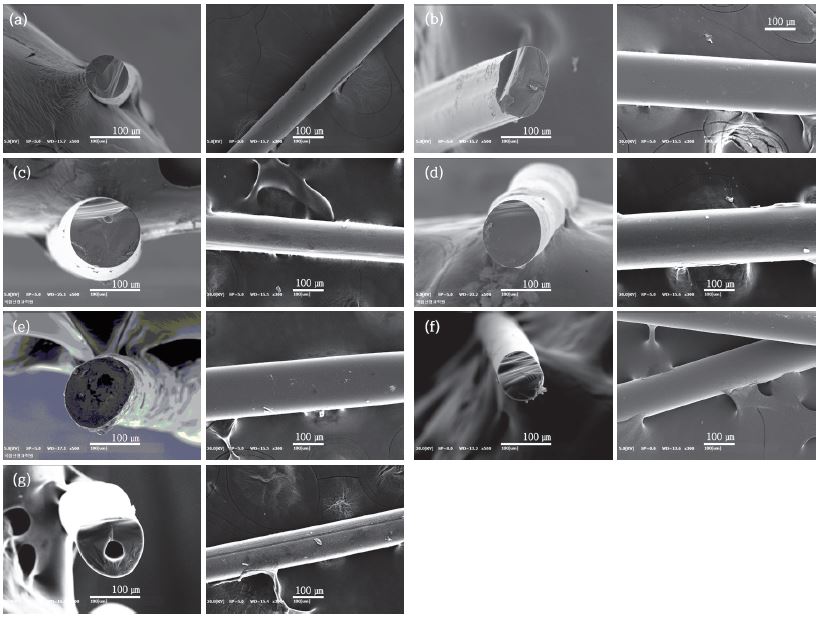

Fig. 4.
SEM images showing cross section surface (left, ×500) and overall structure (right, ×300) of WT-based carbon fibers obtained from (a) WT24 (100%), (b) WT24:KL (95:5), (c) WT24:KL (90:10), (d) WT24:KL (85:15), (e) WT24:KL (80:20), (f) WT24:KL (75:25), (g) WT24:KL (70:30).
3.4 목타르 기반 탄소섬유의 기계적 특성
목타르 기반 탄소섬유의 인장강도 및 탄성률 측정 결과는 Table 5와 같이 나타났다. 순수한 WT24 탄소섬유의 인장강도는 129.9±32.6 MPa였고 탄성률은 20.09±5.11 GPa로 측정되었다. 그러나 WT24/KL 혼합 탄소섬유의 인장강도는 117.8±41.0 - 24.7±9.5 MPa으로 KL의 함량이 증가할수록 점차 강도가 낮아졌다. WT24/KL 혼합 탄소섬유의 탄성률은 24.33±7.41 - 3.10±2.17 GPa으로 KL의 함량이 증가와 더불어 낮아지는 경향성을 나타냈지만 다소 불규칙적인 수치를 보였다. 이러한 낮은 인장강도와 불규칙적인 탄성률은 위에서 언급한 튜브형태의 탄소섬유 때문인 것으로 사료된다. Tai 등32)에 따르면 pitch 기반의 탄소 섬유 중 상품화된 A20 탄소섬유의 인장강도가 (~98 MPa)이고 Thunga 등17)에 따르면 PLA/lignin 혼합 탄소섬유들의 경우 ~30 MPa 라고 보고되었으므로 WT24는 탄소섬유 원료로서의 잠재성이 있다고 사료된다. 또한, KL이 혼합될수록 탄소섬유의 강도가 떨어지는 경향을 보이기는 하지만 10% 이내로 KL을 혼합한 WT24는 통계적으로 강도 차이가 없는 것으로 나타났고, 탄성률이 오히려 증가한 결과도 있었으므로 WT24와 같이 탄소섬유 원료로서의 잠재성이 있다고 사료된다. 그러나 현재 시장에서는 비용적인 측면 외에도 6 GPa 이상의 고강도의 탄소섬유가 요구되고 있는 상황33)이므로 앞으로 가교결합능력을 높이는 등의 WT 및 KL의 화학적 개질을 통해 열처리(열안정화 및 탄화) 후 탄소섬유의 기계적 강도를 개선하는 연구가 필요하다고 판단되어 관련 연구를 추후에 진행하고자 한다.
Table 5.
Tensile strengths and Young’s modulus of the WT based carbon fibers
| Sample | Tensile strength (MPa) | Young’s modulus (GPa) |
|---|
| WT24 (100%) | 129.9±32.6a* | 20.09±5.11 |
| KL:WT24 (5:95) | 117.8±41.0a | 15.12±5.75 |
| KL:WT24 (10:90) | 111.5±28.4ab | 24.33±7.41 |
| KL:WT24 (15:85) | 82.5±27.1bc | 13.18±6.10 |
| KL:WT24 (20:80) | 73.0±25.1cd | 15.12±6.95 |
| KL:WT24 (25:75) | 44.8±21.1cd | 11.75±4.55 |
| KL:WT24 (30:70) | 24.7±9.5e | 3.10±2.17 |
4. 결 론
본 연구에서는 WT와 KL을 혼합하여 용융방사를 통해 탄소섬유 전구체를 제조한 다음에 열안정화 및 탄화처리를 통해 마이크로 사이즈의 탄소섬유 최적 제조조건을 탐색하고 물리적 특성을 조사하여 탄소섬유 신소재로써 이용 가능성을 살펴보고자 수행하였다. WT를 80°C에서 24시간 가열하여 휘발성 성분을 제거하고 구성 분자들의 축합을 유도하였고, 그 결과로 483,600 Da의 분자량을 갖는 WT24를 탄소섬유 제조 공시재료로 사용하였다. 용융방사는 0-35%까지 KL의 첨가량에 비례하여 160-195°C까지 증가시켜 탄소섬유 전구체를 성공적으로 제조하였다. 이렇게 제조된 탄소섬유 전구체는 250°C에서 열안정화 처리를 거친 후 다시 1,200°C에서 탄화하여 탄소섬유를 제조하였다. SEM 분석결과 제조된 탄소섬유는 매끄러운 단면과 표면을 보였으나 KL의 첨가량에 비례하여 용융방사 시에 형성된 잔류가스와 섬유 중심부의 낮은 가교결합 정도에 기인하여 튜브 형태의 탄소섬유가 만들어지는 경향을 나타내었다. 따라서 KL의 첨가 없는 WT24 탄소섬유는 129.9±32.6 MPa의 인장강도를 갖는 반면 KL 첨가량에 비례하여 점차 낮은 인장강도를 나타내었다. WT24나 10% 이내로 KL을 혼합한 WT24는 탄소섬유 원료로서의 잠재성이 있으나 개질을 통한 물리적 특성 개선이 필요하다고 사료된다.
Acknowledgements
본 연구는 2017년도 국립산림과학원 석·박사연구원십의 지원에 의해 이루어진 것임.
Literature Cited
S. S. Park, S. W. Kin, B. D. Park, T. H. Han, E. C. Kang, J. Y. Park and S. P. Mun, Journal of Korea Forestry Energy,
Adhesive properties of phenol resin adhesive mixed with wood tar,
24(1); 28-32 (2005)
Park, S. S., Kin, S. W., Park, B. D., Han, T. H., Kang, E. C., Park, J. Y., and Mun, S. P., Adhesive properties of phenol resin adhesive mixed with wood tar, Journal of Korea Forestry Energy 24(1):28-32 (2005).
C. G. Dos-Santos, M. A. Costa, W. A. D. Morais and V. M. D. Pasa, Journal of Applied Polymer Science,
Phenolic foams from wood tar resols,
115(2); 923-927 (2010)
Dos-Santos, C. G., Costa, M. A., Morais, W. A. D., and Pasa, V. M. D., Phenolic foams from wood tar resols, Journal of Applied Polymer Science 115(2):923-927 (2010).
10.1002/app.30885Z. Wang, W. G. Lin, W. L. Song, L. Du, Z. J. Li and J. Z. Yao, Chines Science Bulletin,
Component fractionation of wood-tar by column chromatography with the packing material of silica gel,
56(14); 1434-1441 (2011)
Wang, Z., Lin, W. G., Song, W. L., Du, L., Li, Z. J., and Yao, J. Z., Component fractionation of wood-tar by column chromatography with the packing material of silica gel, Chines Science Bulletin 56(14):1434-1441 (2011).
10.1007/s11434-010-4144-xI. Aigner, U. Wolfesberger and H. Hofbauer, Tar content and composition in producer gas of fluidized bed gasification and low temperature pyrolysis of straw and wood - Influence of temperatureInternational Conference on Polygeneration Strategies, Vienna, Austria (2009)
Aigner, I., Wolfesberger, U., and Hofbauer, H., Tar content and composition in producer gas of fluidized bed gasification and low temperature pyrolysis of straw and wood - Influence of temperature, International Conference on Polygeneration Strategies, Vienna, Austria (2009).
G. J. Kwon, S. S. Kwon, J. H. Jang, K. W. Chun and N. H. Kim, Journal of Forest Science,
Weathering of larch wood treated with wood tar and wood vinegar,
27(1); 55-60 (2011)
Kwon, G. J., Kwon, S. S., Jang, J. H., Chun, K. W., and Kim, N. H., Weathering of larch wood treated with wood tar and wood vinegar, Journal of Forest Science 27(1):55-60 (2011).
D. Fengel and G. Wegener, Wood: Chemistry, Ultrastructure, Reactions, Berlin, New York. De Gruyter. (1989)
Fengel, D. and Wegener, G., Wood: Chemistry, Ultrastructure, Reactions, De Gruyter, Berlin, New York (1989).
E. J. Soltes, T. J. Elder and I. S. Goldenstein (ed.), Pyrolysis, In Organic Chemicals from Biomass, Boca raton. CRC Press. (1980)
Soltes, E. J. and Elder, T. J., Pyrolysis, In Organic Chemicals from Biomass, Goldenstein, I. S. (ed.), CRC Press, Boca raton (1980).
B. J. Ahn and S. M. Lee, Journal of the Korean Wood Science and Technology,
Evaluating the fuel characteristics of wood pellets fabricated with wood tar and starch as an additive,
42(3); 318-326 (2014)
Ahn, B. J. and Lee, S. M., Evaluating the fuel characteristics of wood pellets fabricated with wood tar and starch as an additive, Journal of the Korean Wood Science and Technology 42(3):318-326 (2014).
10.5658/wood.2014.42.3.318G. Gellerstedt, E. Sjöholm and I. Brodin, The Open Agriculture Journal,
The wood-based biorefinery: A source of carbon fiber,
4; 119-124 (2010)
Gellerstedt, G., Sjöholm, E., and Brodin, I., The wood-based biorefinery: A source of carbon fiber, The Open Agriculture Journal 4:119-124 (2010).
10.2174/1874331501004010119M. Kleinert and T. Barth, Chemical Engineering & Technology,
Phenols from lignin,
31(5); 736-745 (2008)
Kleinert, M. and Barth, T., Phenols from lignin, Chemical Engineering & Technology 31(5): 736-745 (2008).
10.1002/ceat.200800073S. J. Kim, W. J. Youe and Y. S. Kim, Journal of Korean Wood Science & Technology,
Electrochemical characteristics of supercapacitor electrode using MnO2 electrodeposited carbon nanofiber mats from lignin-g-PAN copolymer,
44(5); 750-759 (2016)
Kim, S. J., Youe, W. J., and Kim, Y. S., Electrochemical characteristics of supercapacitor electrode using MnO2 electrodeposited carbon nanofiber mats from lignin-g-PAN copolymer, Journal of Korean Wood Science & Technology 44(5):750-759 (2016).
10.5658/wood.2016.44.5.750O. Gordobil, I. Egüés, R. Llano-Ponte and J. Labidi, Polymer Degradation Stability,
Physicochemical properties of PLA/lignin blends,
108; 330-338 (2014)
Gordobil, O., Egüés, I., Llano-Ponte, R., and Labidi, J., Physicochemical properties of PLA/lignin blends, Polymer Degradation Stability 108:330-338 (2014).
10.1016/j.polymdegradstab.2014.01.002S. J. Kim, Y. S. Kim, O. K. Lee and B. J. Ahn, Wood Science and Technology,
Synthesis and characterization of kraft lignin- graft-polylactide copolymers,
50; 1293-1304 (2016)
Kim, S. J., Kim, Y. S., Lee, O. K., and Ahn, B. J., Synthesis and characterization of kraft lignin- graft-polylactide copolymers, Wood Science and Technology 50:1293-1304 (2016).
10.1007/s00226-016-0847-8M. P. Pandev and C. S. Kim, Chemical Engineering and Technology,
Lignin depolymerization and conversion: A review of thermochemical methods,
34(1); 29-41 (2011)
Pandev, M. P. and Kim, C. S., Lignin depolymerization and conversion: A review of thermochemical methods, Chemical Engineering and Technology 34(1):29-41 (2011).
S. Kubo and J. F. Kadla, Journal of Polymers and the Environment,
Lignin-based carbon fibers: Effect of synthetic polymer blending on fiber properties,
13(2); 97-105 (2005)
Kubo, S. and Kadla, J. F., Lignin-based carbon fibers: Effect of synthetic polymer blending on fiber properties, Journal of Polymers and the Environment 13(2):97-105 (2005).
10.1007/s10924-005-2941-0K. Sudo and K. Shimizu, Journal of Applied Polymer Science,
A new carbon fiber from lignin,
44(1); 127-134 (1992)
Sudo, K. and Shimizu, K., A new carbon fiber from lignin, Journal of Applied Polymer Science 44(1):127-134 (1992).
10.1002/app.1992.070440113M. Thunga, K. Chen, D. Grewell and M. R. Kessler, Carbon,
Bio-renewable precursor fibers from lignin/polyactide blends for conversion to carbon fibers,
68; 159-166 (2014)
Thunga, M., Chen, K., Grewell, D., and Kessler, M. R., Bio-renewable precursor fibers from lignin/polyactide blends for conversion to carbon fibers, Carbon 68:159-166 (2014).
10.1016/j.carbon.2013.10.075Y. Arai, Nippon Steel Technical Report,
Structure and properties of pitchbased carbon fibers,
59; 65-70 (1993)
Arai, Y., Structure and properties of pitchbased carbon fibers, Nippon Steel Technical Report 59:65-70 (1993).
J. Yang, K. Nakabayashi, J. Miyawaki and S. H. Yoon, Carbon,
Preparation of pitch based carbon fibers using hyper-coal as a raw material,
106; 28-36 (2016)
Yang, J., Nakabayashi, K., Miyawaki, J., and Yoon, S. H., Preparation of pitch based carbon fibers using hyper-coal as a raw material, Carbon 106:28-36 (2016).
10.1016/j.carbon.2016.05.019D. A. Baker, N. C. Gallego and F. S. Baker, Journal of Applied Polymer Science,
On the characterization and spinning of an organic-purified lignin toward the manufacture of low-cost carbon fiber,
123(1); 227-234 (2012)
Baker, D. A., Gallego, N. C., and Baker, F. S., On the characterization and spinning of an organic-purified lignin toward the manufacture of low-cost carbon fiber, Journal of Applied Polymer Science 123(1):227-234 (2012).
10.1002/app.33596D. N. Li and X. J. Ma, Cellulose,
Preparation and characterization of activated carbon fibers from liquefied wood,
20(4); 1649-1656 (2013)
Li, D. N. and Ma, X. J., Preparation and characterization of activated carbon fibers from liquefied wood, Cellulose 20(4):1649-1656 (2013).
10.1007/s10570-013-9981-8X. Ma, C. Yuan and X. Liu, Materials,
Mechanical, microstructure and surface characterizations of carbon fibers prepared from cellulose after liquefying and curing,
7; 75-84 (2014)
Ma, X., Yuan C., and Liu, X., Mechanical, microstructure and surface characterizations of carbon fibers prepared from cellulose after liquefying and curing, Materials 7:75-84 (2014).
X. J. Ma and G. J. Zhao, Wood Science and Technology,
Preparation and carbon fibers from liquefied wood,
44(1); 3-11 (2010)
Ma, X. J. and Zhao, G. J., Preparation and carbon fibers from liquefied wood, Wood Science and Technology 44(1):3-11 (2010).
W. M. Qiao, M. Huda, Y. Song, S. H. Yoon, Y. Korai and I. Mochida, Energy Fuel,
Carbon fibers and films based on biomass resins,
19(6); 2576-2582 (2005)
Qiao, W. M., Huda, M., Song, Y., Yoon, S. H., Korai, Y., and Mochida, I., Carbon fibers and films based on biomass resins, Energy Fuel 19(6):2576-2582 (2005).
10.1021/ef050046jM. J. Prauchner, V. M. D. Pass, S. Otani and C. Otani, Carbon,
Biopitch-based general purpose carbon fibers: Processing and properties,
43(3); 591-597 (2005)
Prauchner, M. J., Pass, V. M. D., Otani, S., and Otani, C., Biopitch-based general purpose carbon fibers: Processing and properties, Carbon 43(3):591-597 (2005).
10.1016/j.carbon.2004.10.023C. L. Liu, Q. G. Guo, J. L. Shi and L. Liu, Materials Chemistry and Physics,
A study on crosslinking of phenolic fibers,
90; 315-321 (2005)
Liu, C. L., Guo, Q. G., Shi, J. L., and Liu, L., A study on crosslinking of phenolic fibers, Materials Chemistry and Physics 90:315-321 (2005).
10.1016/j.matchemphys.2004.09.015Q. Wu and D. Pan, Textile Research Journal,
An new cellulose based carbon fiber from a lyocell precursor,
72; 405-410 (2002)
Wu, Q. and Pan, D., An new cellulose based carbon fiber from a lyocell precursor, Textile Research Journal 72:405-410 (2002).
Y. S. Kim, W. J. Youe, S. J. Kim, O. K. Lee and S. S. Lee, Journal of Wood Chemistry & Technology,
Preparation of a thermoplastic lignin-based biomaterial through atom transfer radical polymerization,
35; 251-259 (2015)
Kim, Y. S., Youe, W. J., Kim, S. J., Lee, O. K., and Lee, S. S., Preparation of a thermoplastic lignin-based biomaterial through atom transfer radical polymerization, Journal of Wood Chemistry & Technology 35:251-259 (2015).
10.1080/02773813.2014.937006I. Šurina, M. Jablonský, A. Ház, A. Sladková, A. Briškárová, F. Kačik and J. Šima, BioResources,
Characterization of non-wood lignin precipitated with sulphuric acid of various concentrations,
10(1); 1408-1423 (2015)
Šurina, I., Jablonský, M., Ház, A., Sladková, A., Briškárová, A., Kačik, F., and Šima, J., Characterization of non-wood lignin precipitated with sulphuric acid of various concentrations, BioResources 10(1):1408-1423 (2015).
J. Ayutsede, M. Gandhi, S. Sukigara, M. Micklus, H. E. Chen and F. Ko, Part 3: Characterization of electrospun nonwoven mat, Polymer,
Regeneration of Bombyx mori silk by electrospinning,
46; 1625-1634 (2005)
Ayutsede, J., Gandhi, M., Sukigara, S., Micklus, M., Chen, H. E., and Ko, F., Regeneration of Bombyx mori silk by electrospinning, Part 3: Characterization of electrospun nonwoven mat, Polymer 46:1625-1634 (2005).
S. H. Yoon, Y. Korai and I. Mochida, Carbon,
Assessment and optimization of the stabilization process of mesophase pitch fibers by thermal analysis,
32(2); 281-287 (1994)
Yoon, S. H., Korai, Y., and Mochida, I., Assessment and optimization of the stabilization process of mesophase pitch fibers by thermal analysis, Carbon 32(2):281-287 (1994).
10.1016/0008-6223(94)90191-0K. Tai and N. Shindo, Sen-i Gakkaishi,
Activated carbon fiber,
49(5); 177-182 (1993)
Tai, K. and Shindo, N., Activated carbon fiber, Sen-i Gakkaishi 49(5):177-182 (1993).
K. Naito, Y. Tanaka, J. M. Yang and Y. Kagawa, Carbon,
Tensile properties of ultrahigh strength PAN-based, ultrahigh modulus pitch-based and high ductility pitch-based carbon fibers,
46; 189-195 (2008)
Naito, K., Tanaka, Y., Yang, J. M., and Kagawa, Y., Tensile properties of ultrahigh strength PAN-based, ultrahigh modulus pitch-based and high ductility pitch-based carbon fibers, Carbon 46:189-195 (2008).
10.1016/j.carbon.2007.11.001
